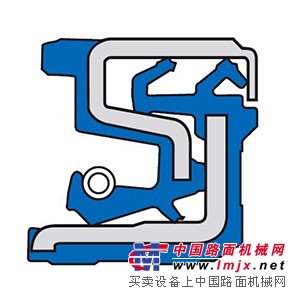

CFW Cassette 3 (盒式组合油封3型) NBR/FKM产品特点
设计：专用型，请咨询
油封外缘：橡胶/金属片
密封唇唇部装有弹簧
附有防尘唇
抗污染物侵入的性能高
解决了装配牢固问题

CFW Cassette 3 (盒式组合油封3型) NBR/FKM产品优点
能够延长元件的维修周期
轴杆表面无须淬硬或者研磨
采用旧的办法不能解决时，一般都可以用盒式组合油封去解决，且无须改换腔体
在保养或者更换油封的时候，轴面无须再机加工

CFW Cassette 3 (盒式组合油封3型) NBR/FKM推荐应用
这些用途的例子，提供了关于盒式组合油封圈主要用途以及关于它们防止外界脏物侵入性能的一般信息。在选择盒式组合油封（1型、2型或3型）的时候，都必须考虑到使用条件（轴速度、油温度，等等）。

拖拉机/轮毂
拖拉机/驱动轴*
耙地机
中耕机
犁地机
施肥机械
工程机械（压路机、挖掘机、叉车、搅拌机）
车桥轴：轮毂
车轴：驱动轴*
* 对于车桥轴旋转轴动密封须有专门设计。

CFW Cassette 3 (盒式组合油封3型) NBR/FKM的材料配方
丁腈橡胶
代号  75 NBR 106200
颜色  黑色

氟橡胶
代     号  75 FKM 595
颜     色  红棕色
金属骨架  DIN 1624 － EN10139
弹     簧  弹簧钢 DIN 17223

CFW Cassette 3 (盒式组合油封3型) NBR/FKM的工作条件
材料组合  75 NBR 106200 75 FKM 595
温     度  <80℃ <100℃
速     度  7 m/s 9 m/s
压     力  0.05 MPa/0.5 bar 0.05 MPa/0.5 bar
在规定材质的时候，须考虑到各种极端工况不会同时出现。

CFW Cassette 3 (盒式组合油封3型) NBR/FKM的安装与装配

轴
公   差  ISO h8
同心度  IT 8
粗糙度  Rz = 10 … 16 μm

腔体
公   差  ISO H8
粗糙度  Rz = 10 … 16 μm
仔细装配以满足DIN 3760 标准要求，是保证油封密封功能正确的先决条件。→其他详细资料请咨询企业工程师，联系方式见文末。

轴径Φd1的尺寸范围
盒式组合油封3型  25 … 210 mm
