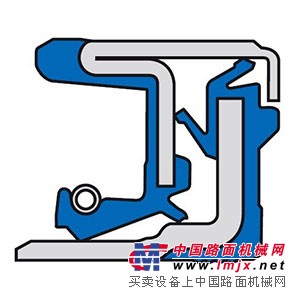

CFW Cassette HS (高速型盒式组合油封) FKM/NBR/ACMde产品特点
设计：专用型，请咨询
油封外缘：橡胶/金属片
密封唇唇部装有弹簧
附有防尘唇
抗污染物侵入的性能高

CFW Cassette HS (高速型盒式组合油封) FKM/NBR/ACMde产品优点
内径接触表面为橡胶/金属一体化的专门设计
非常适用于高转速
橡胶表面保证内径的静态密封
金属表面保证更高的热传动性能和更好的散热性能。
可以快速而可靠的更换零件
轴表面无须处理

CFW Cassette HS (高速型盒式组合油封) FKM/NBR/ACMde推荐应用
这些用途的例子，提供了关于盒式组合油封高速型HS型主要用途的一般信息。 盒式组合油封HS型用在小齿轮的时候，适用于工业用车辆和商业车：
农业机械（拖拉机类）
商业用车轮（小型卡车、小型专用车辆）
小齿轮
差速器
驱动技术

CFW Cassette HS (高速型盒式组合油封) FKM/NBR/ACMde材料配方
油封部分：氟橡胶
代号  75 FKM 595
颜色  红棕色

滑动圈部分：
丁腈橡胶
代号  75 NBR 106200
颜色  黑色

丙烯酸橡胶
代     号  68 ACM
颜     色  黑色
金属骨架  DIN 1624 － EN10139
弹     簧  弹簧钢 DIN 17223

CFW Cassette HS (高速型盒式组合油封) FKM/NBR/ACMde工作条件
材料组合           油封 75 FKM 595               滑动圈75 NBR 106200                 滑动圈 68ACM
温     度               <120℃                          <80℃                            <100℃
速     度             12 m/s                          -                                 -
压     力        0.03MPa/0.3bar
在规定材质的时候，须考虑到各种极端工况不会同时出现。

CFW Cassette HS (高速型盒式组合油封) FKM/NBR/ACMde安装与装配
轴
公   差  ISO h8
同心度  IT 8
粗糙度  Rz = 10 … 16 μm

腔体
公   差  ISO H8
粗糙度  Rz = 10 … 16 μm
仔细装配以满足DIN 3760 标准要求，是保证油封密封功能正确的先决条件。→其他详细资料请咨询企业工程师，联系方式见文末

轴径Φd1的尺寸范围
更多信息请询问
